В сентябре 2025 года российские порты продолжают активную модернизацию инфраструктуры. Ввод новых причалов в Усть-Луге и масштабный ремонт в Туапсе подчеркивают критическую важность правильного выбора крепежных и такелажных систем для обеспечения надежности портовых сооружений.

Классификация крепежа в портовом хозяйстве: от швартовных систем до грузоподъемного оборудования

Швартовно-причальный крепеж — основа безопасной стоянки судов

Кнехты и битенги остаются фундаментальными элементами швартовной системы. По данным технических регламентов, современные кнехты изготавливаются из литой стали марок 20Л-35Л (ГОСТ 977-88) или чугуна СЧ20-СЧ35 с пределом прочности 400-550 МПа.

Классификация по грузоподъемности:

Малые суда (до 5000 т дедвейт) — кнехты 10-25 т
Средние суда (5000-50000 т) — кнехты 50-75 т
Крупнотоннажные суда (свыше 50000 т) — битенги 150-200 т

Российские производители предлагают широкий ассортимент швартовных устройств. Например, компании «Кронштадтский морской завод» и «Балтийский завод» выпускают кнехты по ГОСТ 11265-73, соответствующие международным стандартам ISO 13729:2012.

Швартовные утки активно применяются на малых и средних причалах. Технические параметры:

Алюминиевый сплав АМг5 — рабочая нагрузка до 15 т
Сталь 09Г2С кованая — до 25 т
Крепление: анкерные болты М16-М24, глубина заделки 200-300 мм

Клюзы и киповые планки — критически важные элементы для сохранности швартовных тросов. Универсальные поворотные клюзы с роульсами (например, производства АО «Балтийский завод») снижают износ синтетических тросов на 60-70%. Панамские клюзы обязательны для терминалов, обслуживающих суда класса Panamax (ширина до 32,3 м).

Анкерный крепеж для портовых кранов — расчет и применение

Портальные краны требуют особо надежного крепления. Согласно РД 31.44.01-97 "Правила технической эксплуатации подъемно-транспортного оборудования морских торговых портов", применяются:

Для кранов до 100 т:

Анкерные болты М36-М42 (сталь 40Х, ГОСТ 24379.1-2012)
Минимальная глубина заделки: 30d (где d — диаметр болта)
Расчетная нагрузка на вырыв: 80-120 т

Для кранов 100-300 т:

Анкерные болты М48-М56 (сталь 45, 09Г2С)
Глубина заделки: 35-40d
Расчетная нагрузка: 120-180 т

Важно: для портовых кранов Liebherr LHM (180-550 т грузоподъемности) применяются специализированные анкерные группы с 16-32 точками крепления, рассчитанные индивидуально под каждый проект.

Такелажные изделия для грузовых операций — стандарты и нагрузки

При выборе грузового такелажа для портовых операций критически важно соблюдение стандартов безопасности. Современные порты используют широкий спектр такелажных приспособлений:

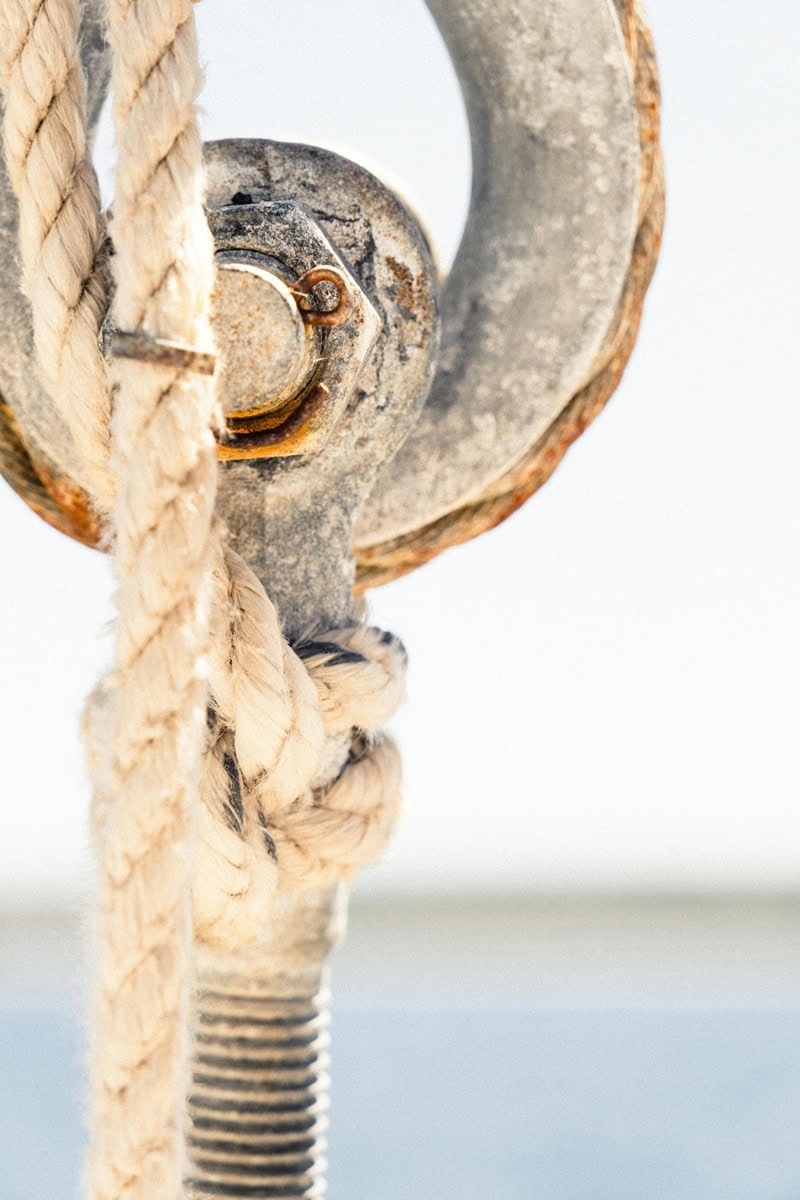

Рым-болты и рым-гайки (ГОСТ 4751-73, DIN 580/582):

М8 — безопасная рабочая нагрузка (SWL) 0,23 т
М16 — SWL 0,7 т
М24 — SWL 1,5 т
М36 — SWL 3,5 т
М56 — SWL 8,5 т

Коэффициент запаса прочности: 4:1 (согласно РД 11-07-2007).

Такелажные скобы (DIN 3053, ГОСТ 2224-93):

Прямые скобы 8 мм — SWL 1 т, разрывная нагрузка 5 т
Омегообразные скобы 28 мм — SWL 8,5 т, разрывная нагрузка 42,5 т

Стальные канатные стропы (ГОСТ 25573-82) остаются основным грузозахватным приспособлением в портах. Типы и грузоподъемность:

1СК (одноветвевые) — 0,32-20 т
2СК (двухветвевые) — 0,4-32 т
4СК (четырехветвевые) — 0,63-50 т
СКК (кольцевые) — 0,32-16 т

Нормативная база и стандарты качества

Основные ГОСТы для портового крепежа

Все крепежные изделия в портовой инфраструктуре должны соответствовать:

ГОСТ 27017-86 — Изделия крепежные. Термины и определения
ГОСТ 1759.0-87 — Болты, винты, шпильки и гайки. Технические условия
ГОСТ 25573-82 — Стропы грузовые канатные для строительства
ОСТ 36-73-82 — Канаты стальные такелажных средств (отраслевой стандарт)
ГОСТ 11265-73 — Кнехты швартовные литые
РД 11-07-2007 — Инструкция по проектированию и эксплуатации стропов

Требования СП 287.1325800.2016 к морским причальным сооружениям

Свод правил устанавливает жесткие требования:

Класс бетона для анкерных креплений — не ниже В25 (М350)
Морозостойкость материалов — F300 (для северных портов F400)
Водонепроницаемость бетона — W8-W12
Защитное покрытие металла — горячее цинкование 80-120 мкм или лакокрасочное покрытие класса С5-М (ISO 12944)

Международные стандарты и сертификация

Помимо российских ГОСТов, портовый крепеж должен соответствовать:

ISO 3266:2010 — Рым-болты кованые стальные
ISO 13729:2012 — Кнехты швартовные
DIN 580-582 — Рым-болты и рым-гайки
EN 1677 — Компоненты для стропов

Инновационные решения в портовом такелаже

Синтетические стропы и канаты — альтернатива стали

Современные синтетические материалы активно внедряются в портовую практику:

Полиамидные (нейлоновые) стропы:

Грузоподъемность: до 100 т при весе в 7 раз меньше стального аналога
Удлинение под нагрузкой: 4-6%
Срок службы: 5-7 лет
Стандарт: EN 1492-2

HMPE-канаты (Dyneema, Spectra):

Прочность на разрыв: на 15% выше стальных канатов того же диаметра
Вес: в 8-10 раз легче стали
Устойчивость к УФ и морской воде
Срок службы: 7-10 лет при правильной эксплуатации

Автоматизированные швартовные системы — будущее уже здесь

Системы автоматической швартовки Cavotec MoorMaster внедрены в портах:

Салала (Оман) — терминал APMT
Дувр (Великобритания)
Порт-Хедленд (Австралия)

По данным компании Cavotec, реальное время швартовки с их системами составляет 10-30 секунд против 15-30 минут при традиционном методе. В России подобные системы пока находятся на стадии обсуждения. Согласно информации ФГУП "Росморпорт" (2024), пилотные проекты планируются к запуску не ранее 2027 года. Основное препятствие — стоимость установки от 2-5 млн евро на один причал.

Контейнерные системы крепления нового поколения

Полуавтоматические твистлоки (CONTECH, SEC Container):

Время фиксации: 3-5 секунд
Минимальная разрывная нагрузка: 420-500 кН (42-50 т)
Соответствие: ISO 1161:2016
Ресурс: 50 000 циклов

Умные спредеры с системами позиционирования:

Точность позиционирования: ±50 мм
Датчики нагрузки: точность ±0,5%
Автоматическое распознавание типа контейнера
Интеграция с TOS (Terminal Operating System)

Экономика применения качественного крепежа

ROI модернизации швартовного оборудования

Реальный пример расчета для причала длиной 300 м:

Инвестиции:

Замена кнехтов и битенгов: 8-10 млн руб.
Установка универсальных клюзов: 5-7 млн руб.
Обновление такелажа: 3-5 млн руб.
Итого: 16-22 млн руб.

Эффект:

Сокращение времени швартовки на 20-30%
Снижение износа швартовных концов на 40%
Уменьшение простоев на 10-15%
Экономия: 4-6 млн руб./год
Срок окупаемости: 3,5-4,5 года

Стоимость владения (TCO) для различных типов крепежа

Тип изделия Начальная стоимость Срок службы Обслуживание/год TCO за 10 лет Стальной кнехт оцинкованный 100% 20-25 лет 2% 120% Нержавеющий кнехт AISI 316 250% 30+ лет 0,5% 255% Чугунный кнехт с покрытием 80% 15-20 лет 3% 140%

Практическое руководство по выбору и эксплуатации

Алгоритм выбора крепежных систем для порта

Шаг 1. Анализ условий эксплуатации:

Максимальный дедвейт обрабатываемых судов
Частота судозаходов (интенсивность использования)
Климатические условия (температура, соленость, обледенение)
Характер грузов (генеральные, контейнеры, навалочные)

Шаг 2. Расчет нагрузок по СП 287.1325800.2016:

Статические нагрузки от натяжения швартовов
Динамические нагрузки от волнения и ветра
Коэффициенты запаса прочности (не менее 2,5)

Шаг 3. Выбор материалов:

Северные порты: хладостойкие стали (09Г2С, 10ХСНД) с ударной вязкостью KCU-40 ≥ 29 Дж/см²
Южные порты: коррозионностойкие покрытия класса С5-М
Контейнерные терминалы: высокопрочные стали с пределом текучести ≥ 355 МПа

Регламент технического обслуживания

Ежемесячно:

Визуальный осмотр на предмет коррозии, трещин, деформаций
Проверка момента затяжки анкерных болтов (динамометрическим ключом)
Смазка подвижных элементов (солидол, литол)

Ежеквартально:

Проверка крепежа контрольными грузами (70% от SWL)
Измерение толщины защитного покрытия
Документирование в журнале ПТО

Ежегодно:

Ультразвуковая дефектоскопия критических узлов
Магнитопорошковый контроль сварных швов
Испытания под нагрузкой 125% от рабочей
Замена изношенных элементов (при износе более 10%)

Перспективы развития до 2030 года

Реалистичный прогноз технологических изменений

По данным «Стратегии развития морской портовой инфраструктуры России до 2030 года» и аналитическому отчету Минтранса России (2024):

К 2027 году:

Внедрение систем мониторинга нагрузки на швартовных устройствах (IoT-датчики) в 30% крупных портов
Увеличение доли синтетических канатов до 25% в общем объеме
Запуск первых пилотных проектов автоматической швартовки (порты Новороссийск и Санкт-Петербург)

К 2030 году:

Полноценные системы автоматической швартовки в 3-5 российских портах
Доля отечественного крепежа 60-65% (целевой показатель программы импортозамещения Минпромторга)
Внедрение предиктивного обслуживания на основе AI в портах с грузооборотом свыше 50 млн т/год

Российские производители: реальные возможности

Действующие производители портового оборудования:

АО «Балтийский завод» — швартовные клюзы, кнехты, киповые планки
Кронштадтский морской завод — битенги, швартовные устройства
ООО «ОПМ» — полный спектр такелажных изделий по ГОСТ 25573-82
Группа компаний «Трайв» — крепеж стандартов DIN, такелаж

Реальная производственная мощность российских предприятий покрывает около 40-45% потребностей портов. Основные ограничения: недостаток высокопрочных марок стали отечественного производства и технологическое отставание в производстве синтетических канатов.

Реальные вызовы и решения

Модернизация портов Усть-Луга и Туапсе — это лишь начало большого пути. Главные практические выводы для операторов портов:

Стандарты — не формальность. Несоответствие ГОСТ или СП может обернуться не только штрафами от Ростехнадзора, но и реальными авариями. Один порванный швартов крупнотоннажника — это минимум 5-10 млн рублей ущерба.
Экономия на крепеже = риски для бизнеса. Дешевые китайские твистлоки за 500 рублей против сертифицированных за 1500 — это ложная экономия. При интенсивной эксплуатации разница окупается за полгода.
Персонал решает всё. Самое современное оборудование бесполезно без обученных докеров и крановщиков. По статистике, 70% аварий с крепежом происходит из-за человеческого фактора.
Импортозамещение — процесс небыстрый. Реально российские производители покрывают 40-45% потребностей. Для критически важных узлов (автоматические твистлоки, синтетические стропы свыше 50 т) альтернатив импорту пока нет.

Сегодня российские порты обрабатывают свыше 800 млн тонн грузов в год. И если судно простаивает даже час из-за поломки крепежа, убытки измеряются сотнями тысяч рублей. Поэтому инвестиции в надежные кнехты, анкерные системы и сертифицированный такелаж — это не «дополнительные расходы», а реальная защита бизнеса.

В ближайшие годы темпы модернизации будут зависеть не только от технологий, но и от готовности операторов вкладываться в долгосрочную надежность. И здесь критически важно работать с проверенными поставщиками, которые не просто продают «железки», а понимают специфику портовой инфраструктуры.

Нужна консультация по подбору портового крепежа? Обращайтесь только к компаниям с подтвержденным опытом поставок в морские порты и наличием всех необходимых сертификатов соответствия. Помните: в портовом деле мелочей не бывает — от качества каждого болта зависят миллионные грузопотоки.

Источники:

СП 287.1325800.2016 «Сооружения морские причальные. Правила проектирования и строительства»
ГОСТ 25573-82 «Стропы грузовые канатные для строительства»
РД 31.44.01-97 «Правила технической эксплуатации подъемно-транспортного оборудования морских торговых портов»
ISO 13729:2012 «Ships and marine technology — Mooring winches»
Стратегия развития морской портовой инфраструктуры России до 2030 года (утв. 28.09.2012)
